Улавливающий контур
Перехват, торможение или изменение траектории аппарата за счет работы сетки, канатов, опор и оснований.
Инженерная защита объектов от БПЛА
Дополнительная противоосколочная защита
Улавливающий сеточный контур и защита от осколков, фрагментов и воздушной ударной волны — разные расчетные задачи.
Две функции
Перехват аппарата не равен защите от всех последствий
Необходимость и состав противоосколочной защиты определяются отдельным расчетом с учетом оборудования, возможного сценария воздействия и допустимых последствий.
Противоосколочный контур
Снижение воздействия осколков, фрагментов, вторичных поражающих элементов и воздушной ударной волны на определенные зоны.
Возможные решения
Материалы и конструкции из загруженных документов
Каждый вариант требует отдельной подсистемы крепления, расчета и проверки влияния на эксплуатацию.

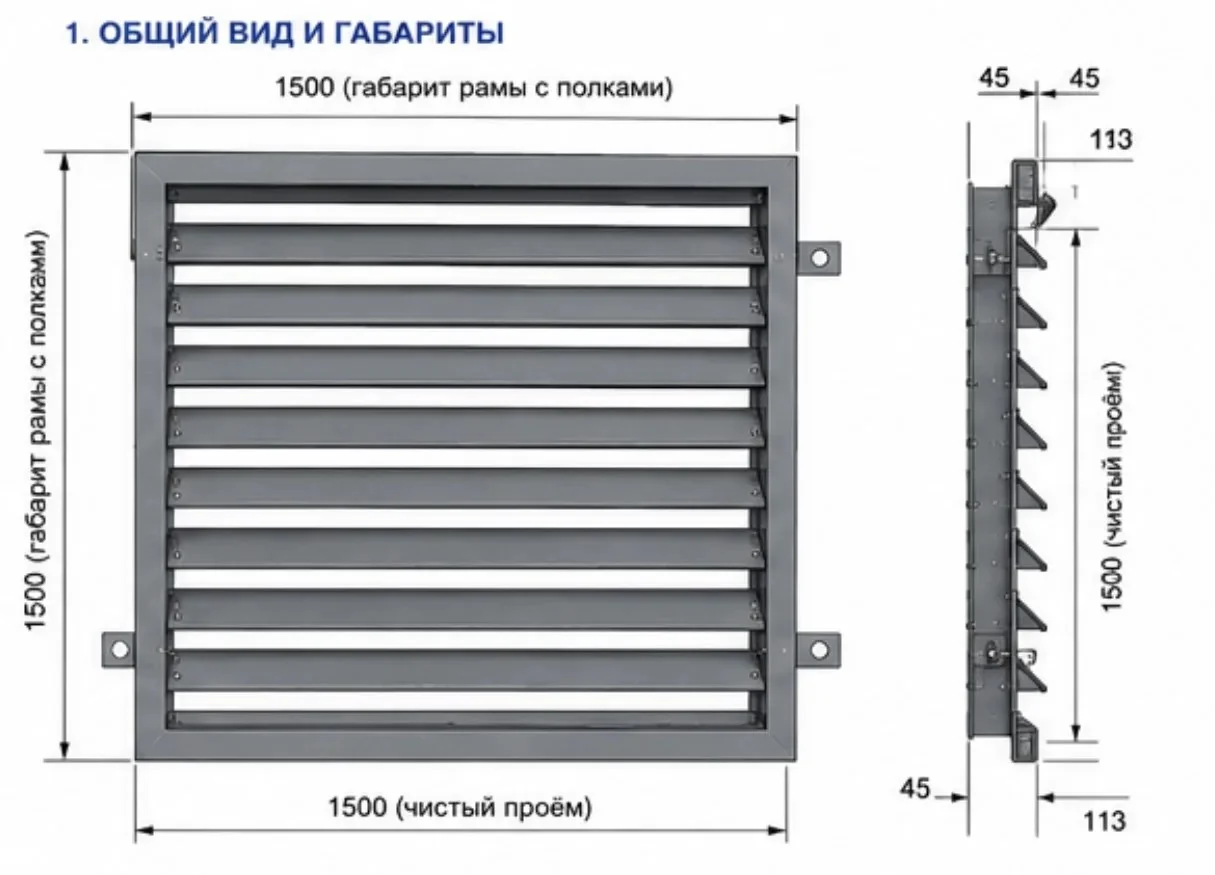

Противоосколочные листы
Стальные или иные расчетные листовые элементы и защитные жалюзи.

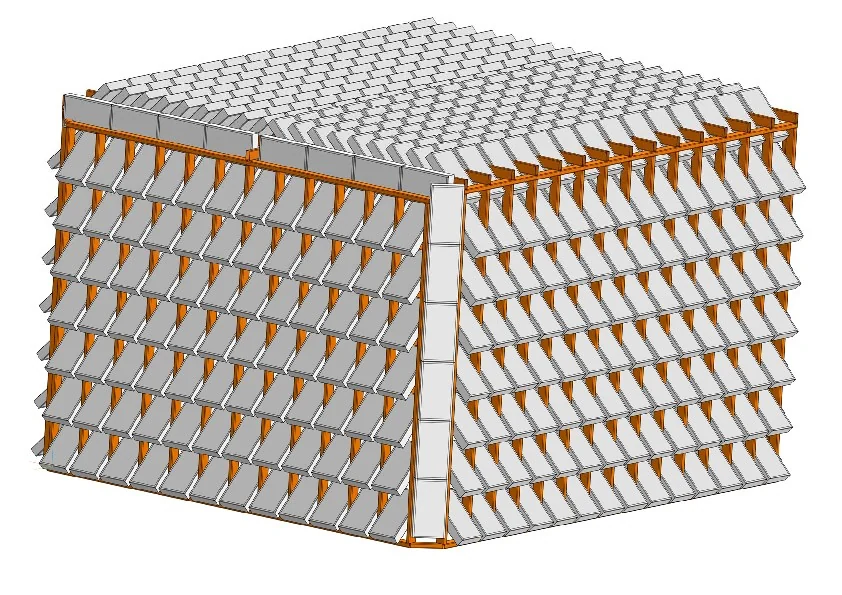

Вентилируемые экраны
Жалюзийные оболочки вокруг трансформаторов с сохранением воздухообмена.
Противоосколочные шторы
Гибкие или многослойные системы для локальных зон.
Бронирование остекления
Пленочные, листовые и комбинированные решения для оконных проемов.
Покрытия на основе полимочевины
Напыляемые покрытия для отдельных поверхностей при подтверждении расчетом.
Геосинтетические цементные материалы
Композитные маты как возможный элемент локальной защиты.
Проверка применимости
Что необходимо учитывать
Экран, который остановит осколок, может создать проблемы с вентиляцией, пожарной безопасностью, доступом или ветровой нагрузкой.
Воздействие
- масса и скорость осколков
- угол попадания
- воздушная ударная волна
- вторичные фрагменты
Оборудование
- допустимые повреждения
- вентиляция и охлаждение
- доступ к арматуре
- пожарная безопасность
Конструкция
- несущая подсистема
- узлы крепления
- коррозионная стойкость
- заменяемость после повреждения
Ограничение: нельзя утверждать, что каждая сеточная конструкция автоматически защищает от взрыва, пожара, ударной волны или всех осколков.
Получить консультацию по комплексной защите
Укажите тип оборудования и допустимые последствия. Специалисты определят, какие задачи относятся к сеточному контуру, а какие требуют дополнительных экранов.
