Инженерная защита объектов от БПЛА
Система защиты

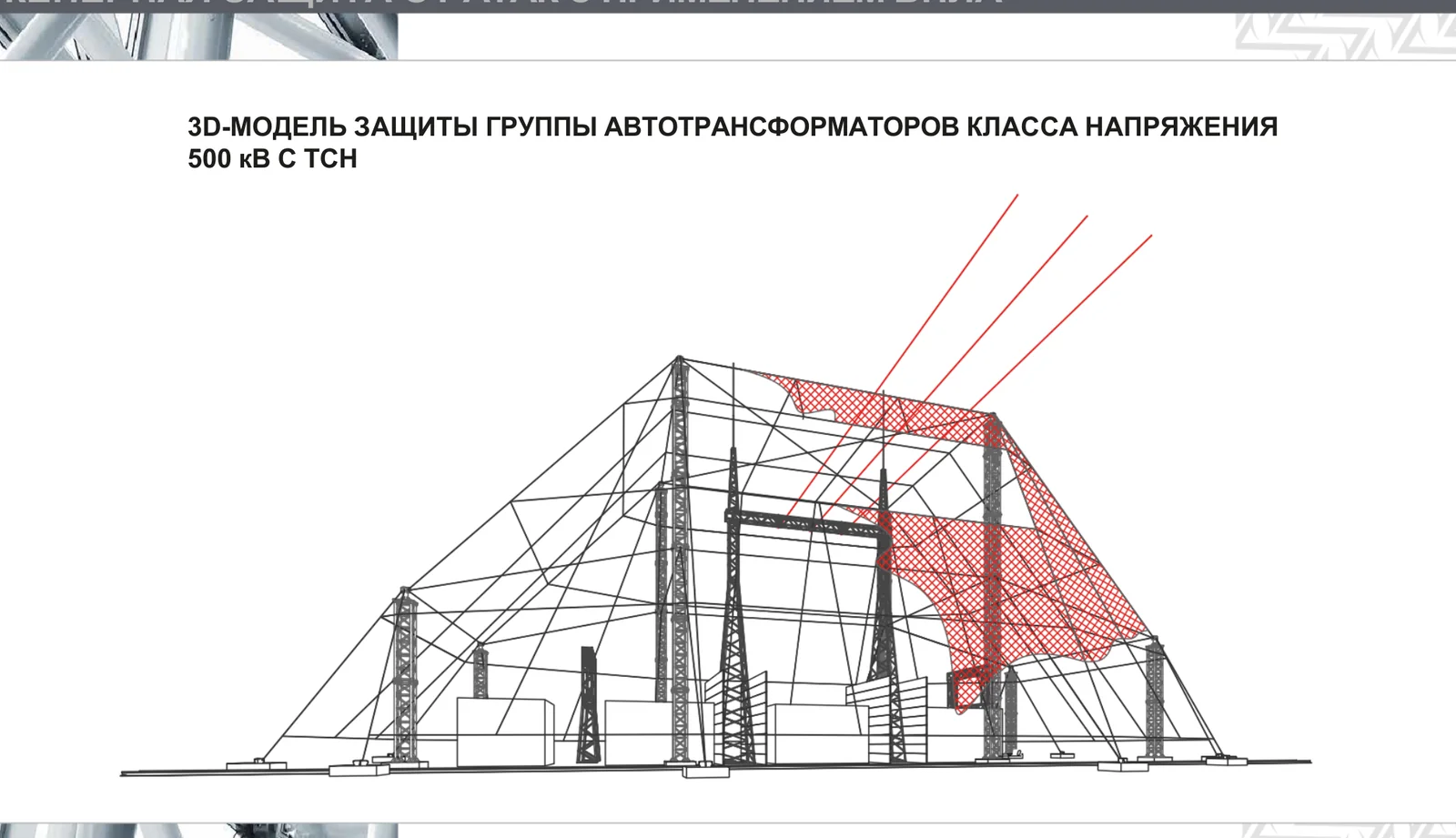

Пространственная предварительно напряженная тросово-сетчатая защитная конструкция на независимых опорах — возможная основа решения для конкретного объекта.
Состав системы
Возможные элементы конструкции
Итоговая спецификация зависит от расчетной схемы, исходных данных и рабочей документации.
Расчетные основания
Фундаментные подушки, балластные элементы или иная схема, выбранная по грунтам и нагрузкам.
Силовые канаты
Первичный несущий контур, связывающий опоры и распределяющий усилия.
Вторичная сетка
Силовой сеточный слой с параметрами, определяемыми расчетом.
Улавливающий слой
Мелкоячеистый слой для заданного расчетного сценария.
Соединительные узлы
Натяжные, крепежные и демпфирующие элементы, работающие как часть общей системы.
Ворота и проходы
Технологические проезды, ремонтные зоны и съемные секции.
Сменные карты
Локализованные участки для обслуживания и восстановления по монтажным схемам.
Конструктивная логика
Независимость от защищаемого оборудования
Расчетные усилия должны восприниматься собственной опорной системой, а не случайными элементами существующего оборудования.
Что требуется подтвердить
- пространственную устойчивость опор и канатного контура
- отсутствие недопустимого контакта при расчетном прогибе
- устойчивость оснований к сдвигу и опрокидыванию
- работоспособность узлов при климатических и особых сочетаниях
- локализацию повреждения и ремонтопригодность
Технические параметры
Параметры из исходных материалов — только как возможные варианты
В разных документах указаны отличающиеся значения. На сайте они не публикуются как единый стандарт продукта.
| Элемент | Возможные значения из материалов | Как применяется |
|---|---|---|
| Силовые канаты | 20–35 мм | Диаметр, класс каната, предварительное натяжение и анкеровка определяются расчетом. |
| Вторичная канатная сетка | канаты 5–6 мм; ячейка в материалах указана в диапазонах 300–600 мм | Диапазоны объединяют разные версии презентаций и не являются стандартной спецификацией. |
| Улавливающий слой | в материалах фигурирует 60–120 мм | Материал, ячейка, снегозадержание и огнестойкость подтверждаются для конкретного решения. |
| Высота опор | в материалах заявлена возможность до 100 м | Высота подтверждается расчетом устойчивости, оснований, монтажа и эксплуатации. |
| Основания | балластные или фундаментные варианты | Тип основания определяется расчетом с учетом грунтов, покрытий, коммуникаций, нагрузок и условий эксплуатации. |
Важно: параметры расчетного воздействия, размеры ячеек, канаты, основания и допустимый прогиб фиксируются в техническом задании и рабочей документации.
Эксплуатация
Система должна оставаться обслуживаемой
Защитная конструкция не должна блокировать штатные и аварийные операции.
Доступ
- проходы персонала
- пожарные проезды
- ремонтные зоны
- ворота и съемные секции
Контроль состояния
- плановые осмотры
- контроль натяжения
- оценка коррозии
- внеочередное обследование после воздействия
Восстановление
- маркировка секций
- монтажные схемы
- согласованный ЗИП
- проверка соседних элементов
Получите предварительную конфигурацию защиты объекта
Направьте основные параметры объекта, фотографии, планы или топографическую съемку. Специалисты подготовят предварительную схему решения и перечень необходимых исходных данных.
